TCVN 10333-1: 2014 Hố ga bê tông cốt thép thành mỏng đúc sẵn – Hố thu nước mưa và ngăn mùi

Tiêu chuẩn Quốc gia TCVN 10333-1:2014 qui định các yêu cầu kỹ thuật và phương pháp thử kiểm tra nghiệm thu chất lượng đối với sản phẩm hố thu nước mưa và hố ngăn mùi bằng bê tông cốt thép thành mỏng đúc sẵn dùng cho hệ thống thoát nước đô thị. Mời các bạn tham khảo.

TIÊU CHUẨN QUỐC GIA

TCVN 10333-1:2014

HỐ GA BÊ TÔNG CỐT THÉP THÀNH MỎNG ĐÚC SẴN – PHẦN 1: HỐ THU NƯỚC MƯA VÀ HỐ NGĂN MÙI

Precast thin wall reinforced concrete manholes – Part 1: Catch basins and stenchproof chambers

Lời nói đầu

TCVN 10333-1:2014 do Hội Công nghiệp Bê tông Việt Nam biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

Lời gii thiệu

Tiêu chuẩn này qui định các yêu cầu kĩ thuật và phương pháp thử kiểm tra nghiệm thu chất lượng đối với sản phẩm “Hố thu nước mưa và hố ngăn mùi bằng bê tông cốt thép thành mỏng đúc sẵn” dùng cho hệ thống thoát nước đô thị.

Tiêu chuẩn được xây dựng trên cơ sở chấp nhận giải pháp công nghệ phù hợp: “Dây chuyền công nghệ chế tạo các sn phẩm bê tông cốt thép thành mng đúc sẵn dùng trong hệ thống hạ tầng kỹ thuật và bảo vệ môi trường” được Bộ Xây dựng ra quyết định công nhận và cho phép áp dụng rộng rãi trên toàn quốc (theo Quyết định số 885/QĐ-BXD ngày 30/09/2011); đồng thời áp dụng giải pháp “Hệ thống ngăn mùi” của Công ty TNHH một thành viên Thoát nước và Phát triển đô thị tỉnh Bà Rịa Vũng Tàu (BUSADCO) được Cục Sở hữu Trí tuệ cp Bng độc quyền giải pháp hữu ích số 957 theo Quyết định số 1275/QĐ-SHTT ngày 29/01/2007.



HỐ GA BÊ TÔNG CỐT THÉP THÀNH MỎNG ĐÚC SẴN – PHẦN 1: HỐ THU NƯỚC MƯA VÀ HỐ NGĂN MÙI

Precast thin wall reinforced concrete manholes – Part 1: Catch basins and stenchproof chambers

1  Phạm vi áp dụng

Tiêu chun này áp dụng cho sản phẩm hố thu nước mưa và hố ngăn mùi bằng bê tông cốt thép thành mỏng đúc sẵn (chiều dày thành không quá 80 mm) dùng cho hệ thống cống chung và cống bao của hệ thống thoát nước nửa riêng.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho áp dụng tiêu chun này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất bao gồm các bản sửa đổi, b sung (nếu có).

TCVN 1651-1:2008, Thép cốt bê tông – Phần 1: Thép thanh tròn trơn.

TCVN 1651-2:2008, Thép cốt bê tông – Phn 2: Thép thanh vằn.

TCVN 1651-3:2008, Thép cốt bê tông – Phần 3: Lưới thép hàn.

TCVN 3105:1993, Hỗn hợp bê tông nặng và bê tông nặng – Lấy mẫu, chế tạo và bảo dưỡng mẫu thử.

TCVN 3118:1993, Bê tông nặng – Phương pháp xác định cường độ nén.

TCVN 4506:2012, Nước cho bê tông và vữa – Yêu cầu kĩ thuật

TCVN 6067:2004, Xi măng poóc lăng bền sunphát – Yêu cầu kĩ thuật

TCVN 6151-2:2002, ng và phụ tùng PVC-u dùng đ cấp nưc – Yêu cầu kĩ thuật. Phần 2: ng.

TCVN 6151-3:2002, ng và phụ tùng PVC-u dùng để cấp nước  Yêu cầu Kĩ thuật – Phần 3: Phụ tùng và đầu nối.

TCVN 6288:1997, Dây thép vuốt nguội để làm cốt bê tông và sản xuất lưới thép làm cốt.

TCVN 6394:2014, Mương bê tông cốt thép thành mng đúc sẵn

TCVN 7035-2:2008, ng nhựa HDPE và phụ tùng dùng để cấp nước – Yêu cầu kĩ thuật. Phần 2: ng

TCVN 7035-3:2008, ng nhựa HDPE và phụ tùng dùng để cấp nước – Yêu cầu kĩ thuật. Phn 3: Phụ tùng.

TCVN 7570:2006, Cốt liệu cho bê tông và vữa – Yêu cầu kĩ thuật.

TCVN 7711:2013, Xi măng poóc lăng hỗn hợp bền sunphát – Yêu cầu kĩ thuật

TCVN 8826:2011, Phụ gia hóa học cho bê tông.

TCVN 8827:2011, Phụ gia khoáng hoạt tính cao dùng cho bê tông và vữa. Silicafume và tro tru nghiền mịn.

TCVN 9113:2012, ng bê tông cốt thép thoát nước.

TCVN 9356:2012, Kết cấu bê tông cốt thép – Phương pháp điện từ xác định chiều dày lớp bê tông bo vệ, vị trí và đường kính cốt thép trong bê tông.

TCVN 9490:2012 (ASTM C 900-06), Bê tông – Phương pháp xác định cường độ kéo nh.

TCVN 10302:2014, Phụ gia hoạt tính tro bay dùng cho bê tông, vữa xây và xi măng.

BS EN 124:1994, Gully tops and manhole tops for vehicular pedestrian areas – Design Requirements, type testing, making, quality control. (Nắp hào và nắp hố ga lắp đặt tại các điểm xe cộ qua lại. Yêu cầu thiết kế, phương pháp thử, ghi nhãn và kiểm tra chất lượng).

3  Thuật ngữ và định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau:

3.1  Hệ thống thoát nước nửa riêng (Half-separative Drainage)

Cống thoát nước mưa và nước thải tách biệt ở đoạn đầu hệ thống sau đó nhập vào cống bao cuối hệ thống.

3.2  H thu nước mưa (Catch basin)

Hố hình hộp có ca thu nước nằm ngang, đậy bằng song chắn rác, được lắp đặt dưới mép đường để thu gom nước mưa (Hình 1a).

3.3  Hố ngăn mùi (Stenchproof chamber)

Hố hình hộp, mặt đáy trong có hình lòng máng, được đấu nối giữa hố thu nước mưa và giếng thăm hoặc cống thoát nước, cógắn vách ngăn lửng, luôn chứa một lượng nước lưu nhất định để ngăn mùi hôi từ cống thoát nước thoát ra môi trường không khí.

3.4  Vách ngăn mùi (Baffle)

Vách lửng chế tạo từ bê tông cốt thép thành mỏng, ngăn cách giữa miệng ống dẫn nước vào và nước ra để mùi hôi không thoát ra ngoài, được lắp ghép với nắp hố, có thể tháo lắp được khi làm vệ sinh.

3.5  Lô sản phẩm (Product lot)

Số lượng sản phẩm được sản xuất liên tục theo cùng thiết kế kĩ thuật, vật liệu, kích thước và một qui trình công nghệ.

4  Kích thước cơ bản

Kích thước cơ bản của hố thu nước mưa và hố ngăn mùi được thể hiện ở Hình 1b và Hình 2

Kích thước cơ bản

CHÚ DN:

1. vỉa hè; 4. lòng đường;
2. bó vỉa; 5. thành h thu
3. cửa thu nước; 6. lỗ chờ lắp ống dẫn.

Hình 1a – V trí lp đặt h thu nước mưa

Vị trí lắp đặt hố thu nước mưa

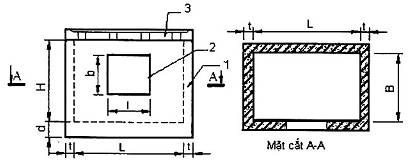

CHÚ DN:

1. thân hố thu; B. chiều rộng; d. chiều dày đáy;
2. lỗ ch lắp ống dẫn; H. chiều cao; l. chiều dài l chờ;
3. nắp có song chn rác; t. chiều dày thành; b. chiều rộng lỗ chờ

L. Chiều dài;

Hình 1b – Kích thước cơ bản của hố thu nước mưa

Kích thước cơ bản của hố thu nước mưa

CHÚ DN:

1. Thân hố ngăn mùi;

2. Lỗ chờ lắp ống dẫn;

3. Vách ngăn mùi;

4. Nắp hố;

Lv. chiều dài vách ngăn

B. chiều rộng;

H. chiều cao;

t. chiều dày thành;

b. chiều rộng lỗ chờ

L. chiều dài;

l. chiều dài lỗ chờ;

h1. chiều cao thông nước;

h2. chiều cao cốt đáy ống ra;

h3. chiều cao ct đáy ống vào;

d. chiều dày đáy

Hình 2 – Kích thước cơ bản của hố ngăn mùi

5  Yêu cầu kĩ thuật

5.1  Yêu cầu về vật liệu

5.1.1  Xi măng

Xi măng dùng để sản xuất hố thu nước mưa hoặc hố ngăn mùi là xi măng poóc lăng bền sunphát (PCSR) phù hợp TCVN 6067:2004 hoặc xi măng poóc lăng hỗn hợp bền sunphát (PCBHSR, PCBMSR) phù hợp TCVN 7711:2013. Cũng có thể sử dụng các loại xi măng poóc lăng khác có khả năng chống xâm thực phù hợp với tiêu chun tương ứng.

5.1.2  Cốt liệu

Cốt liệu lớn và nhỏ phù hợp với TCVN 7570:2006, ngoài ra còn thỏa mãn các qui định của thiết kế.

5.1.3  Nước

Nước trộn và bảo dưỡng bê tông phù hợp với TCVN 4506:2012.

5.1.4  Phụ gia

Phụ gia các loại phù hợp TCVN 8826:2011, TCVN 8827:2011 và TCVN 10302:2014.

5.1.5  Cốt thép

Cốt thép phù hợp với các tiêu chuẩn tương ứng sau:

– Thép thanh dùng làm cốt chịu lực phù hợp TCVN 1651-1:2008 và TCVN 1651-2:2008;

– Thép cuộn kéo nguội dùng làm cốt thép phân bố, cấu tạo phù hợp TCVN 6288:1997;

– Lưới thép hàn phù hợp TCVN 1651-3:2008.

Sai lệch khoảng cách bố trí thép so với thiết kế (tính bằng milimet):

– Đối với các thanh thép chịu lực là  10;

-Đối với thép đai là ≤ 10.

5.1.6  Bê tông

Bê tông chế tạo hố thu nước mưa hoặc hố ngăn mùi đáp ứng mác thiết kế nhưng không được thấp hơn M25.

Hỗn hợp bê tông có t lệ nước/chất kết nh (N/CKD) không lớn hơn 0,45.

5.2 Yêu cầu về kích thước và mức sai lệch kích thước

5.2.1 Kích thước trong và mức sai lệch cho phép

Kích thước trong và mức sai lệch cho phép của hố thu nước mưa và hố ngăn mùi được qui định trong Bảng 1 và Bng 2.

Bảng 1 – Kích thước trong và mức sai lệch cho phép của hố thu nước mưa và hố ngăn mùi

Kích thước tính bằng milimét

Loại hố

Kích thước và mức sai lệch cho phép

ChiềudàiL

Mứcsailệchchophép

ChiềurộngB

Mứcsailệchchophép

ChiềucaoH

Mứcsailệchchophép

Chiềudàythànht

Mứcsailệchchophép

Chiềudàyđád

Mứcsailệchchophép

Hố thunướcmưa

500 ÷ 1000

±5

300 ÷ 500

±5

300 ÷ 500

±5

50 ÷ 70

±3

50 ÷ 70

±5

Hố ngăn mùi

450 ÷ 650

±5

450÷650

±5

1000 ÷ 1600

±5

50 ÷ 70

±3

70 ÷ 100

±5

Vách ngăn mùi

750 ÷ 1400

±5

450÷650

5

45 ÷ 50

±3

CHÚ THÍCH: Các kích thước khác được sản xuất theo yêu cầu của thiết kế hoặc của khách hàng

Bng 2  Các kích thước khác

Kích thước tính bng milimét

Loại hố

Qui ước và ký hiệu

Kích thước

Mức sai lệch cho phép

Hố thu nướcmưa – Chiều dài lỗ chờ, l

– Chiều rộng l chờb

350 ÷ 450

200 ÷ 350

+ 5

+ 5

Hố ngăn mùi – Chiều dài lỗ chờ, l

– Chiều rộng lỗ chờ, b

 Chiều cao thông nước, h1

– Chiều cao cốt đáy ống ra, h2

– Chiều cao cốt đáy ống vào, h3

350 ÷ 450

200 ÷ 350

200 ÷ 250

600 ÷ 650

700 ÷ 850

+ 5

+ 5

+ 10

+ 10

+ 10

5.2.2 Chiều dày lớp bê tông bo vệ cốt thép

Chiều dày lớp bê tông bảo vệ cốt thép bên trong và bên ngoài không được nhỏ hơn 12 mm.

5.3 Yêu cầu ngoại quan và các khuyết tật cho phép

5.3.1 Độ phẳng bề mặt

Bề mặt thành và đáy của hố phải phẳng đều, các điểm lồi lõm không vượt quá ± 2 mm.

Không cho phép có các lỗ bọt trên bề mặt thành và đáy hố với chiều sâu lớn hơn 2 mm.

5.3.2 Nứt rạn bề mặt

Chiều rộng các vết nứt bề mặt thành và đáy của hố không được lớn hơn 0,1 mm. Các vết nứt này có thể được xoa lấp bằng hxi măng.

5.3.3 Sự biến màu của b mặt bê tông

Bề mặt bê tông của hố không được có các vết ố do cốt thép bên trong bị ăn mòn, bị g.

5.4 Yêu cầu v khả năng chống thấm nước

Hố ngăn mùi phải đảm bảo không xuất hiện vết thấm nước qua thành và đáy hố dưới áp lực thủy tĩnhkhi chứa đầy nước trong một khoảng thời gian qui định là 36 h.

5.5 Yêu cầu về khả năng chu tải

Kh năng chịu tải của hố thu nước mưa, hố ngăn mùi được qui định tại Bảng 3 tương ứng với vị trí lp đặt hố.

Bảng 3 – Khả năng chịu tải đứng của hố thu nước mưa, h ngăn mùi

V trí lắp đặt

Lực nén giới hạn, kN

Dưới lòng đường

125

Trên vỉa hè

45

5.6 Yêu cầu về phụ kiện

5.6.1ng PVC-u D150, D200 phù hợp TCVN 6151-2:2002 hoặc ống HDPE D150, D200 phù hợp TCVN 7035-2:2008.

5.6.2Cút PVC-u 90°; 45° phù hợp với TCVN 6151-3:2002 hoặc cút HDPE 90°, 45° phù hợp với TCVN 7035-3:2008.

5.6.3  ng cống bê tông cốt thép thoát nước D300 phù hợp TCVN 9113:2012.

5.6.4  Nắp và song chn rác bằng gang hoặc composite polime hoặc bê tông cốt thép đúc sẵn, phù hợp BS EN 124:1994.

6  Phương pháp thử

6.1  Lấy mẫu

– Đ xác định các chỉ tiêu về kích thước, ngoại quan, khuyết tật và cường độ bê tông, mỗi lô lấy ngẫu nhiên không ít hơn ba mẫu cho mỗi loại giếng. Cỡ lô thông thường là 150 giếng. Nếu số lượng sn xuất không đủ 150 giếng cũng tính là một lô đ.

– Khả năng chống thấm nước được kiểm tra định kỳ ba tháng một lần. Từ mỗi lô lấy ngẫu nhiên hai sản phẩm đã đạt yêu cầu về kích thước, ngoại quan và cưng độ bê tông đại diện cho lô để thử khả năng chống thấm.

– Khả năng chịu tải được kiểm tra định kỳ sáu tháng một lần. Từ mỗi lô lấy ngẫu nhiên hai sản phm đã đạt yêu cầu về kích thước, ngoại quan và cường độ bê tông đại diện cho lô để thử khả năng chịu tải.

6.2  Xác định kích thước và mức sai lệch kích thước

6.2.1  Thiết bị, dụng cụ

6.2.1.1  Thước kẹp phù hợp có độ chính xác 0,1 mm;

6.2.1.2  Thước kim loại hoặc thước nhựa dài 1 m, độ chính xác 1 mm;

6.2.1.3  Thước cuộn kim loại dài 5 m, độ chính xác 1 mm;

6.2.2  Cách tiến hành

– Lấy mẫu theo 6.1.

– Đo kích thước bên trong của từng hố thu nước mưa hoặc hố ngăn mùi theo hai phương. Việc đo được tiến hành  đầu trên của sản phẩm.

– Đo chiều dày của thành hố thu nước mưa hoặc hố ngăn mùi  cạnh trên bằng thước kẹp.

– Đo chiều dài và chiều rộng hiệu dụng của từng hố thu nước mưa hoặc hố ngăn mùi theo các cạnh bằng thước dài hoặc thước cuộn.

– Chiều dày đáy hố được xác định bằng cách lấy số đo chiều cao hiệu dụng trừ đi số đo chiều cao từ mặt trong đáy hố đến mép trên thành hố.

– Đo chiều dày của lớp bê tông bảo vệ cốt thép đối với từng hố thu nước mưa hoặc hố ngăn mùi theo TCVN 9356:2012. Cũng có thể thực hiện bằng cách khoan hai lỗ trên bề mặt thành hố cho tới cốt thép hoặc cắt ngang tiết diện của hố rồi đo chiềudày lớp bảo vệ.

6.2.3  Đánh giá kết quả

Đối chiếu các kết quả đo trung bình với các yêu cầu về kích thước mức sai lệch cho phép được qui định tại 5.2.1 và 5.2.2.

Nếu trong ba sn phẩm lấy ra kiểm tra có một sản phm tr lên không đạt chất lượng thì lấy ba sản phẩm khác trong lô đó để kiểm tra lần hai. Nếu lại có một sản phẩm trở lên không đạt yêu cầu chất lượng thì lô sản phẩm đó phi nghiệm thu theo từng sản phm.

6.3  Xác định ngoại quan và các khuyết tật

6.3.1  Thiết b, dụng cụ

6.3.1.1  Thước kim loại hoặc thước nhựa dài 300 mm, độ chính xác đến 1 mm;

6.3.1.2  Thước kẹp 200 mm có độ chính xác đến 0,1 mm;

6.3.1.3  Bộ thước căn lá thép dày (0,01 ÷ 0,1) mm;

6.3.1.4  Kính lúp có độ phóng đại (5 ÷ 10) lần.

6.3.2  Cách tiến hành

– Lấy mẫu theo 6.1.

– Đo chiều sâu hoặc chiều cao vết lõm, lồi bằng cách kết hợp thước kẹp với thước lá thép.

– Đo chiều rộng vết nứt bng cách quan sát qua kính lúp và đo bằng thước căn lá thép.

– Sự biến màu của bề mặt bê tông được quan sát bằng mắt thường.

6.3.3  Đánh giá kết quả

Đối chiếu với yêu cầu về ngoại quan và khuyết tật được qui định trong 5.3 đ đánh giá chất lượng hố thu nước mưa hoặc hố ga ngăn mùi.

Nếu trong ba sản phẩm lấy ra kiểm tra có một sản phẩm tr lên không đạt chất lượng thì trong lô đó lại chọn ra ba mẫu khác để kim tra tiếp. Nếu lại có một sản phẩm tr lên không đạt yêu cầu cht lượng thì lô sn phẩm đó phải nghiệm thu theo từng sản phẩm.

6.4  Xác định cường độ bê tông

Bê tông chế tạo hố thu nước mưa hoặc hố ngăn mùi phải được lấy mẫu, bảo dưỡng và xác định cường độ theo TCVN 3105:1993, TCVN 3118:1993 và lưu phiếu thí nghiệm, coi đó là một trong các hồ sơ chất lượng sn phẩm.

Trong trường hợp cần thiết có thể kiểm tra trực tiếp cường độ bê tông trên sản phm theo TCVN 9490: 2012 (ASTM C 900-06).

6.5  Xác định khả năng chống thấm nước

6.5.1  Dụng cụ

6.5.1.1  Bộ dụng cụ bịt kín đầu chờ;

6.5.1.2  Kệ đỡ hố ngăn mùi có chiều cao không nhỏ hơn 700 mm;

6.5.1.3  Đồng hồ, bay nhỏ mũi nhọn, dao bài, matit bitum.

6.5.2  Cách tiến hành

– Lấy mẫu theo 6.1.

– Đặt hố ngăn mùi lên kệ đỡ.

– Dùng bộ dụng cụ bịt hai đu chờ, trám matit bitum vào khe hở giữa tm thép với bề mặt bê tông.

– Đổ nước vào hố ngăn mùi cho đầy tới cách mép trên 10 mm và giữ nước trong hố với khoảng thời gian qui định là 36 h.

Kết thúc thời gian th, quan sát mặt ngoài thành và đáy hố xem có hiện tượng thấm ướt không.

6.5.3  Đánh giá kết quả

Nếu không có hiện tượng thm nước, hố ngăn mùi thử nghiệm đạt yêu cầu về khả năng chống thấm. Nếu trong hai hố ngăn mùi đem th mà có một hố trở lên bị thm, thì phải chọn hai hố ngăn mùi khác để thử tiếp. Nếu lại có một hố tr lên bị thấm nước thì lô hố ngăn mùi đó không đạt yêu cầu về độ chống thm, phải phân loại lại.

6.6  Xác định khả năng chu tải

Theo TCVN 6394:2014.

7  Ghi nhãn, vận chuyển và bảo quản

7.1  Ghi nhãn

Trên mặt ngoài mỗi hố thu nước mưa hoặc hố ngăn mùi, tại vị trí dễ quan sát nhất, phải ghi rõ:

– Tên, địa chỉ cơ s sn xuất;

– Loại sản phẩm, kích thước cơ bản;

– Số hiệu lô sn phẩm;

– Ngày, tháng, năm sản xut;

– Du kiểm tra chất lượng (khuyến khích sử dụng mã vạch để quản lý chất lượng);

– Vật liệu dùng ghi nhãn không bị hòa tan trong nước và phai màu.

Khi xuất xưởng phải có giấy chứng nhận chất lượng sản phm cho mỗi lô hàng, trong đó thể hiện các chỉ tiêu chất lượng theo tiêu chun này.

7.2  Vận chuyển và bảo quản

– Hố thu nước mưa hoặc hố ngăn mùi được xếp theo hàng, đặt đứng trên kệ gỗ theo từng lô sản phẩm.

– Chỉ được phép bốc xếp, vận chuyển khi cường độ bê tông đạt tối thiểu 70 % mác thiết kế.

– Phải bốc, xếp bằng cẩu chuyên dụng, xe nâng dùng dây cáp mềm, hoặc thiết bị gá kẹp thích hợp.

– Khi vận chuyển, các hố phải được liên kết chặt với phương tiện vận chuyển để tránh xô đẩy, va đập gây hư hng.



MỤC LỤC

Lời nói đầu

Lời giới thiệu

1. Phạm vi áp dụng

2. Tài liệu viện dẫn

3. Thuật ngữ và định nghĩa

4. Kích thưc cơ bản

5. Yêu cầu kĩ thuật

5.1. Yêu cầu về vật liệu

5.2. Yêu cầu về kích thước và mức sai lệch kích thước

5.3. Yêu cầu về ngoại quan và các khuyết tật cho phép

5.4. Yêu cầu về khả năng chống thm nước

5.5. Yêu cầu về khả năng chịu tải

5.6. Yêu cầu về phụ kiện

6. Phương pháp thử

6.1. Ly mẫu

6.2. Xác định kích thước và mức sai lệch kích thước

6.3. Xác định ngoại quan và các khuyết tật

6.4. Xác định cường độ bê tông

6.5. Xác định khả năng chống thấm nước

6.6. Xác định khả năng chịu tải

7. Ghi nhãn, vận chuyển và bảo quản

7.1. Ghi nhãn

7.2. Vận chuyển và bo qun

Tiêu chuẩn nắp hố ga
