Bản vẽ nắp ga gang và nắp hố ga bể điều hòa để báo giá

Năm 2018, Công ty Cổ phần Đại Tín Việt Nam nhận được rất nhiều bản vẽ để báo giá, trong đó có bản vẽ nắp ga gang và nắp hố ga bể điều hòa hệ thống xử lý nước thải của bệnh viện Bạch Mai.

Với mong muốn được chia sẽ để các anh chị em đồng nghiệp, bạn bè và đối tác tham khảo, chúng tôi cập nhật Bản vẽ nắp ga gang và nắp hố ga bể điều hòa, cụ thể như sau:

Bản vẽ nắp hố ga bệnh viện (Hình 1)

Yêu cầu Kỹ thuật (Hình 1)

  • Cửa đế vuông 840 x 840, nắp D640
  • Thông thủy trong = 630
  • Gang cầu, tải trọng 40T
  • Có bản lề và khóa chống trộm
  • Các gân tăng cứng, tạo độ dốc thích hợp

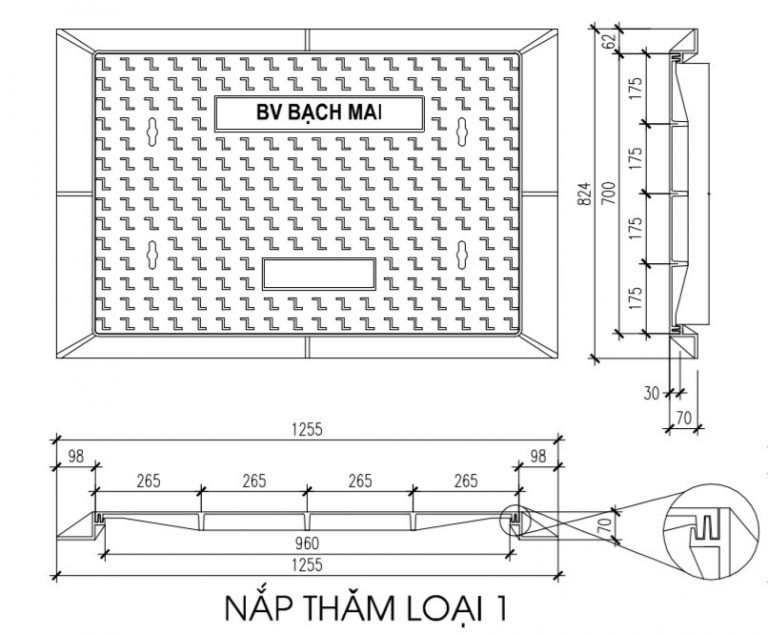

Bản vẽ nắp thăm ga bệnh viện Bạch Mai (hình 2)

Yêu cầu Kỹ thuật (hình 2):

  • Kích thước ngoài khung 1255×824 cao 70 tương ứng với cửa có kích thước thông thủy là 1060×700
  • Kích thước thông thủy 1060×700
  • Các thông số cửa B125
  • Gang cầu toàn bộ tải trọng 12.5 tấn (5 bộ); 40 tấn (10 bộ)





Chi tiết bản vẽ nắp ga gang bể điều hòa (hình 3)



Thuyết minh thiết kế (hình 3):

  • Sản phẩm theo tiêu chuẩn EN 124:1996 của Châu Âu
  • Mác gang: gang cầu 500-7
  • Kích thước: K1450x1030x70 và N1300x880
  • Dung sai: ± 5
  • Tải trọng: C250 (25 tấn)
  • Hoa văn: ô vuông đúc nổi 3mm
  • Bộ hố ga thích hợp cho thi công bệ bê tông và cổ bê tông (thông thủy) hình chữ nhật (thông thủy bê tông phù hợp ≤ 1300×880)
  • Phần chân khung được đặt êm trên bệ bê tông có tác dụng định vị bộ nắp hố ga trên bệ bê tông tạo thành lớp bê tông cốt gang, đảm bảo khả năng chịu lực cho bộ sản phẩm
