Quy định kích thước chuẩn về các loại bể và nắp bể cáp bằng gang cầu

Căn cứ Quy chuẩn Kỹ thuật Quốc gia về cống cáp, bể cáp và tủ đầu cáp viễn thông tại QCVN xxx: 2010/BTTT Quy định kích thước chuẩn về các loại bể và nắp bể cáp bằng gang cầu tại Phụ lục, bể cáp nắp đậy bằng gang cầu là loại bể hình chữ nhật có kích thước phụ thuộc vào số nắp cánh cụ thể như sau:

Kích thước bể nắp đậy bằng gang cầu

TT Loại bể Chiều rộng (mm) Chiều dài (mm)
1 Bể 2 cánh 1.050 1.050
2 Bể 4 cánh 1.050 2.000
3 Bể 6 cánh 1.050 2.750
4 Bể 8 cánh 1.050 3.500

Kích thước khung nắp bể nắp đậy bằng gang cầu

TT Loại bể Kích thước ngoài khung (mm) Kích thước trong khung (mm)
1 Bể 2 cánh 910 x 950 750 x 750
2 Bể 4 cánh 1.660 x 950 1.500 x 750
3 Bể 6 cánh 2.415 x 950 2.250 x 750
4 Bể 8 cánh 3.170 x 950 3.000 x 750

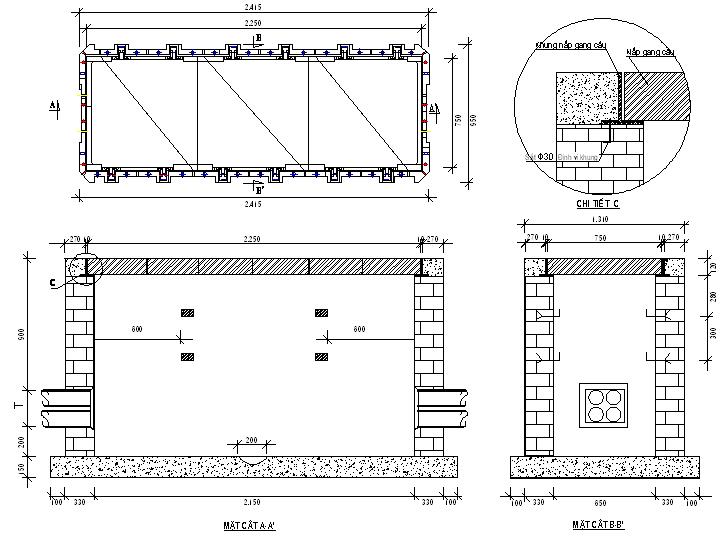

Kết cấu (bể gạch xây) nắp gang cầu 6 cánh dưới đường

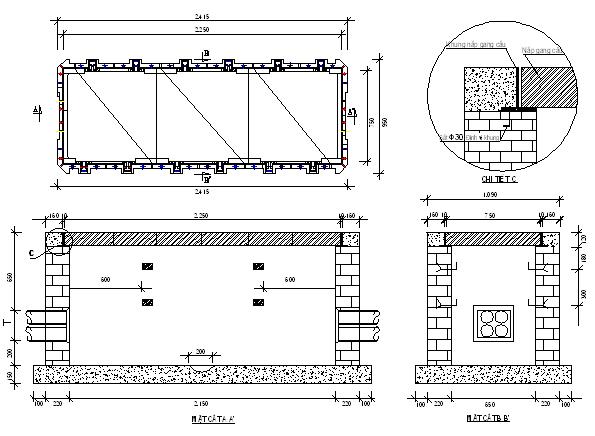

Kết cấu (bể gạch xây) nắp gang cầu 6 cánh trên hè

Thành bể (tường bể)

  • Loại bể trên hè: tường bể dày 220 mm (kể cả lớp trát) bằng gạch xây loại A 210 mm x 100 mm x 60 mm.
  • Loại bể dưới đường: xây tường bể dày 330 mm (kể cả lớp trát) bằng gạch xây loại A 210 mm x 100 mm x 60 mm.

Miệng bể

  • Loại bể trên hè: lớp bể tông có mặt cắt: 160 mm x 120 mm.
  • Loại bể dưới đường; lớp bể tông có mặt cắt: 270 mm x 12 mm.
  • Độ dài lớp bể tông bằng chu vi miệng bể.

Độ sâu bể

  • Từ đáy bể đến mép dưới của tầng ống nhựa dưới cùng là 200 mm.
  • Từ miệng bể đến mép trên tầng ống nhựa trên cùng là 500 mm (đối với bể dưới hè) và 700 mm (đối với bể dưới đường).

Vật liệu xây bể

  • Miệng bể đổ bể tông mác 250, đá dăm cỡ 1 cm x 2 cm, cát vàng, sỏi loại nhỏ (từ 0,2 đến 4 cm) và xi măng PC 30.
  • Láng mặt bể bằng vữa mác 100.

Sản xuất nắp bể cáp bằng gang phục vụ các công trình xây dựng cơ bản
